水库大坝自动化安全监测棱镜+GNSS同轴支架

产品与场景解析：GNSS + 棱镜一体化监测标靶(支架)

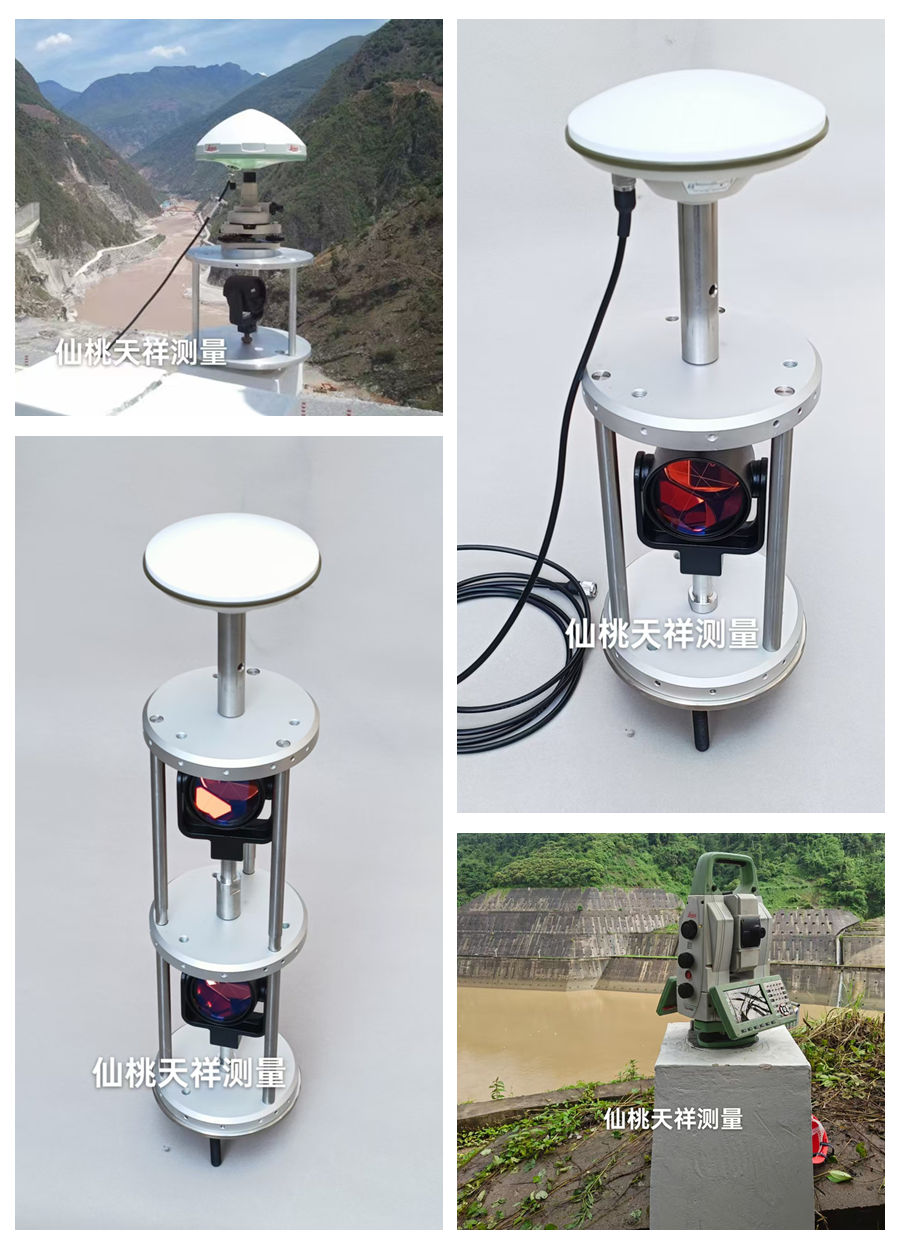

仙桃天祥测量的GNSS 天线与棱镜高精度同轴一体化监测标靶（支架），是大型工程（大坝、桥梁、边坡）自动化变形监测的核心设备。

设备核心特点

1、双技术同轴集成 顶部 GNSS 天线（卫星定位）与中下部棱镜（全站仪 / 测量机器人光学监测）严格同轴，确保两种监测技术的坐标基准完全统一，实现数据交叉验证，大幅提升监测可靠性。

2、模块化结构设计 铝合金支架采用双层 / 三层扩展设计，可根据需求安装单棱镜或双棱镜；底部标准螺纹底座适配混凝土观测墩，安装便捷且长期稳定性强。

3、全天候户外防护 天线、棱镜均具备防水防尘设计，铝合金支架抗腐蚀，适配大坝、高边坡等复杂环境，支持长期无人值守自动化监测。

典型应用场景（以大坝监测为例）

一、双技术互补监测

1、GNSS：24 小时连续采集三维坐标，捕捉坝体水平位移、沉降趋势，不受通视条件限制。

2、全站仪 / 测量机器人：定期对棱镜进行高精度光学测量，与 GNSS 数据比对，消除单一技术误差，精度可达亚毫米级。

3、多场景适配：可部署于坝顶、坝肩、溢洪道、高边坡等关键部位，构建 “天地一体化” 监测网，为大坝安全预警、结构健康评估提供数据支撑。

二、核心价值

1、解决了传统监测中 “GNSS 与棱镜基准不统一” 的痛点，数据一致性更高。

2、支持自动化采集、远程传输，减少人工巡检成本，提升大型工程监测的效率与安全性。

大坝监测 GNSS + 棱镜一体化标靶 布设方案与技术参数清单

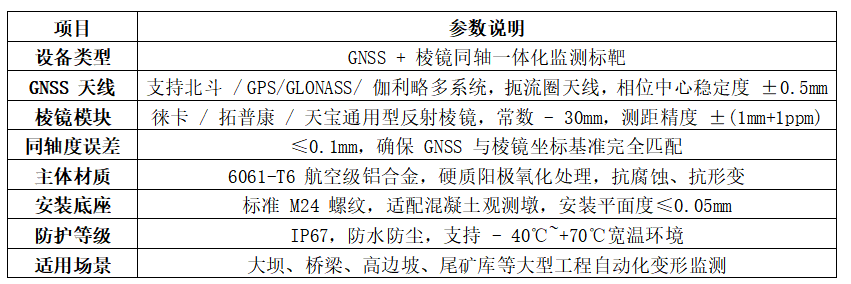

一、设备核心技术参数

二、大坝监测布设方案

1. 布设原则

关键部位优先：坝顶轴线、坝肩、溢洪道、坝基、高边坡滑移带等变形敏感区域，每处布设 1 套标靶。

基准网独立：在大坝周边稳定山体布设 3~5 个 GNSS 基准站，构建独立监测基准网，避免坝体形变影响基准。

通视与供电保障：标靶需保证至少 2 个测量机器人监测点的通视条件；优先采用太阳能 + 锂电池供电，支持 24 小时连续工作。

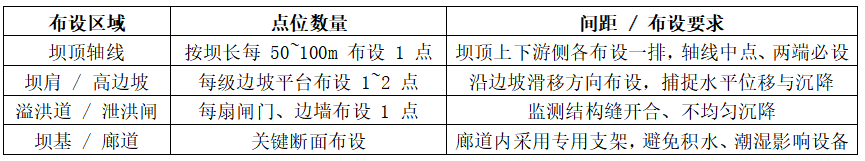

2. 布设点位与间距

3. 安装施工流程

观测墩浇筑：在布设点位浇筑 C30 混凝土观测墩，预埋标准螺纹底座，养护 28 天以上，确保基础稳定。

标靶安装：将一体化标靶旋入底座，用水平仪校准垂直度，误差≤1mm/1m，拧紧固定螺栓。

设备调试：连接 GNSS 天线电缆至接收机，配置基准站数据；对棱镜进行全站仪对中、定向测试，记录初始坐标。

数据采集与联测：开展连续 24 小时静态 GNSS 观测，同时用测量机器人完成首轮棱镜测量，建立初始监测基准。

三、自动化监测系统配置

1. 数据采集设备

GNSS 接收机：多频多星接收机，采样率 1Hz，支持远程数据传输（4G / 光纤）。

测量机器人：徕卡 TS30/TM30 等高精度全站仪，支持自动照准、自动测量，精度 0.5″，可同时监测多个棱镜。

供电系统：单晶硅太阳能板 + 磷酸铁锂电池或者市电，续航≥7 天，适配阴雨天气。

2. 数据传输与平台

传输方式：标靶 GNSS 数据→基准站→云端服务器；全站仪数据→本地服务器→云端平台。

监测平台：支持实时显示位移、沉降数据，设置多级预警阈值（如位移速率超过 0.5mm / 天触发预警），自动生成日报 / 周报 / 月报。

四、日常维护与质量控制

定期巡检：每季度检查标靶垂直度、棱镜清洁度、天线电缆连接情况，清除灰尘、蛛网、杂草遮挡。

数据比对：每月对同一标靶的 GNSS 与全站仪数据进行比对，误差超过 ±2mm 时排查设备状态与基准网稳定性。

年度校准：每年对标靶同轴度、棱镜常数进行一次专业校准，确保监测精度不受长期环境影响。

五、方案优势

双技术互补验证：GNSS 与棱镜数据交叉比对，消除单一监测方式的系统误差，大幅提升数据可靠性。

全场景适配：无论坝体变形、边坡滑移还是结构缝开合，均可通过标靶实现三维位移监测，覆盖大坝全生命周期安全管理需求。

长期稳定性强：铝合金主体 + 304不锈钢材料，适配野外复杂环境，减少后期维护成本，支持 5 年以上连续监测。
